概述
并联在直流电源系统或光伏发电系统中，可用于光伏发电站中逆变器的第二级防护。内部采用压敏电阻作为防护元件，同时内部具有防止过热、过流的安全脱离机构，来确保产品出现故障时，安全熄灭直流电弧，保证产品不出现燃烧等事故。在没有电涌时，SPD具有高阻抗，当出现电涌电流和过电压时，SPD将以≤25ns的速度响应、阻抗持续的减小，将SPD两端的电压限制在一个较低的水平，从而达到防止雷电过电压（直接雷击过电压、感应雷电过电压等）、操作过电压（电气装置内任何开关动作、故障开始、中断等产生的过电压）和暂时过电压（低压配电系统的故障、电容器动作和电动机停机、启动等产生的过电压）对设备的损坏。
特点
1插拔模块具有防反插功能；
2通流量大，残压低，安全可靠性高；
3具有过热保护；
4具有失效指示和集中遥信报警干接点；
5外壳防护等级为IP 20，阻燃等级为UL94 V-0。
执行标准
EN 50539-11：2013 低压电涌保护器：包括直流的特殊应用的电涌保护器(SPD) 第11部分：用于光伏系统的电涌保护器的性能要求和测试方法
技术数据
使用环境
| 环境温度 |
-40 ℃～80 ℃ |
| 相对湿度 |
5 %～95 % |
| 海拔 |
-500 m～4000 m |
技术指标
| 型号 |
ZGG40-800(2+1)PV |
| SPD根据EN 50539-11：2013 |
Type 2 |
| 过载特性模式 |
开路模式 |
| 最大持续运行电压 UCPV |
1000 V DC |
| 额定短路电流 ISCPV |
1000 A |
| 标称放电电流In(8/20μs) |
20 kA |
| 最大放电电流Imax(8/20μs) |
40 kA |
| 电压保护水平 Up |
3.8 kV |
| 残流 IPE |
DC:≤20μA； AC:≤500μA |
| 接入方式 |
并联 |
| 保护模式 |
+ — -、+/- —PE |
| 响应时间 tA |
≤25 ns |
| 接线端子连接铜导线的截面积 |
多芯线:1.5 mm2～25 mm2,单芯线: 1.5 mm2～35 mm2 |
| 遥信接口最大接线面积 |
1.5 mm2 |
| 遥信报警触点强度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接线端子/遥信接口 |
2.5 N•m /0.25 N•m |
| 外壳防护等级(IP代码) |
IP 20 |
| 应用系统 |
光伏系统 |
| 外形尺寸 |
90 mm×54 mm×67 mm (不包含遥信端子) |
| 安装形式 |
35 mm标准导轨 |
| 阻燃等级 |
UL94 V-0 |
电路原理示意图

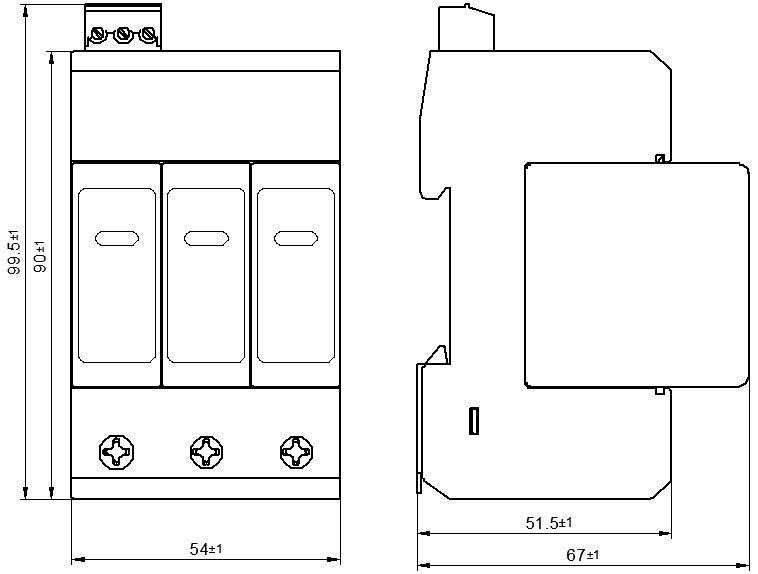

外型结构
