产品指南


概述

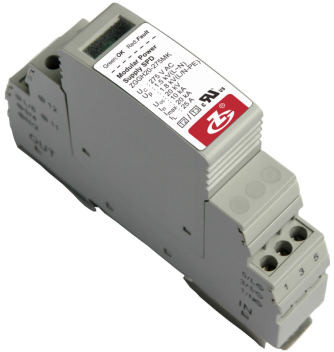

       由电源模块头和底座组成,用于交流系统L-N、L/N-PE的第二或三级保护,串联或者并联在交流供电电源与系统设备之间,防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的电涌脉冲及瞬间过电压对设备的损坏。
特点
       1  插拔模块具有防反插功能;
       2  残压低;
       3  具有过热保护;
       4  具有失效指示和集中遥信报警干接点;
       5  外壳防护等级为IP20,阻燃等级为UL 94 V-0。
执行标准
       IEC 61643-1:2005 低压电涌保护器(SPD)第1部分:低压电力系统的电涌保护器性能要求和试验方法
       UL 1449 Ed.4 电涌保护器安全标准
技术数据
使用环境
温度 -40 ℃~80 ℃
相对湿度 5 %~95 %
海拔高度 -500 m~+3000 m
技术指标
型号 ZGGH20-275
SPD根据IEC 61643-1 Class Ⅱ, Class Ⅲ
SPD根据EN 61643-11 Type 2, Type 3
最大持续运行电压 Uc  275 V AC
标称放电电流In(8/20 μs) 10 kA
最大放电电流Imax(8/20 μs) 20 kA
Ⅱ级电压保护水平 Up  L-N:1.5 kV; L/N-PE:1.8 kV
复合波Uoc                           20 kV
限制电压(6kV 1.2/50μs、3kA 8/20μs)     L-N:1.1 kV; L/N-PE:1.1 kV
Ⅲ级电压保护水平 Up                  L-N:1.5 kV; L/N-PE:1.5 kV
额定负载电流IL 25 A
最大后备熔断器 25 A gL/gG
接入方式 串联、并联
保护模式 L-N;L/N-PE
响应时间 tA L-N:≤25 ns;L/N-PE:≤100 ns
接线端子连接铜导线的截面积 多芯线:0.2 mm2~2.5 mm2,单芯线: 0.2 mm2~4 mm2
遥信接口最大接线面积 2.5 mm2
遥信报警触点强度 AC: 250 V/0.75 A   125 V/3 A    DC: 30 V/2 A
扭矩:接线端子/遥信接口 1.0 N•m
外壳防护等级(IP代码) IP 20
应用系统 TN、TT
外形尺寸 90 mm×18 mm×69 mm (不包含遥信端子)
安装形式 35 mm标准导轨
阻燃等级 UL94 V-0
电路原理示意图


外形结构
