ZGP1-50-A20B8-D2JZ-V 单相电源配电单元（PDU）
概述
电源配电单元（PDU），由于其工业级的配电工艺设计，体现出极高的安全可靠性。基于各类数据机房系统设 备配电以及电力能源管理的重要性，普通型和智能型 PDU 得到广泛应用。
中光 ZGP1 系列 PDU 主要用于机房专用机柜内系统设备的交流配电（包括 TT、TN、IT 配电系统），根据系统 设备配电功率以及配电接口的不同，配置相应的输入与输出接口。
特点
1 支持 20 位 IEC 60320 C13 以及 8 位 IEC 60320 C19 插座输出，并具备专用防脱装置；
2 支持大电流输入；
3 具备配电电缆输入接口维护窗口功能，方便安装与维护；
4 输入采用双极断路器过载、短路保护；
5 具备 LED 工作指示功能；
6 采用铝型材黑色外壳。
技术数据
使用环境
| 工作温度 |
-5℃～45℃ |
| 存储温度 |
-40℃～85℃ |
| 工作湿度 |
5%～95%RH |
| 存储湿度 |
5%～95%RH |
| 海拔 |
-500m～﹢3000m |
技术指标
| 型号 |
ZGP1-50-A20B8-D2JZ-V |
| 输入路数 |
单路输入 |
| 额定输入电压 |
200 V~240 V |
| 输入电源频率 |
50/60 Hz |
| 最大输入电流 |
50 A |
| 输出单元路数 |
C13/20 位；C19/8 位 |
| 输出插座制式 |
IEC 60320 C13；IEC 60320 C19 |
| 内部连接线截面积 |
10 mm2 铜条和 10 mm2 导线 |
| 外形尺寸 L*W*H |
1688 mm * 62 mm * 94 mm |
| 安装方式 |
支架式垂直安装 |
| 输入接口类型 |
侧端线缆输入供电 |
| 外壳材料 |
铝型材金属外壳 |
| 面板颜色 |
黑色 |
| 插座模块 |
材料：PC/ABS 阻燃等级：满足 UL 94 V-0 等级 |
| 环保要求 |
符合 RoHS |

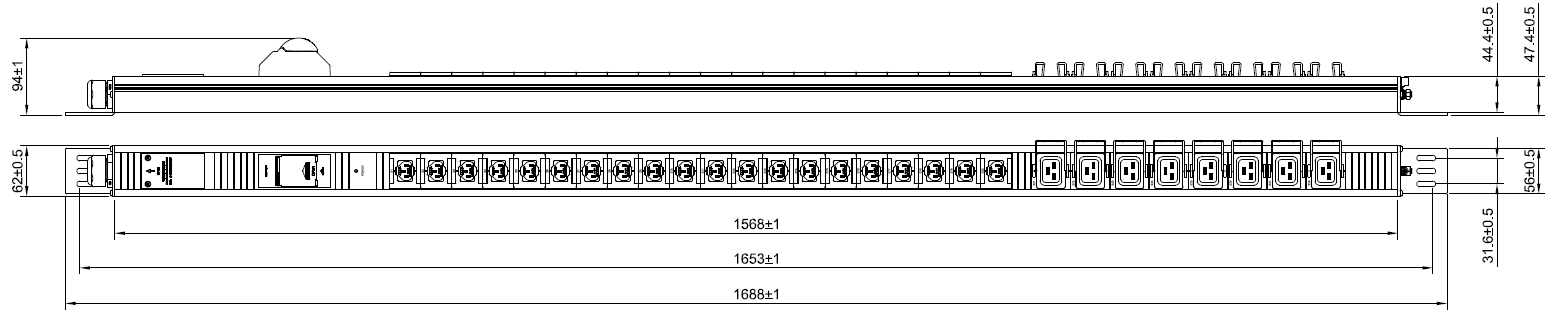

结构外形尺寸
执行标准
YD/T 2063-2009 通信设备用分配单元（PDU）
EN 60950-1 信息技术设备 安全 第 1 部分：通用要求
EN 55032
EN 55035
EN 61000-3-2
EN 61000-3-3
