概述
用于工业控制互联网络、RS485/422接口、专线、自动控制和仪表线路、数据线及电话设备、传真机等设备保护。采用两级保护方式，前级泄放电流，后级箝位电压，当传输线遭到雷电感应及浪涌冲击时，通过保护器将雷电及浪涌电流泄放到大地，并将雷电及浪涌过电压箝位在设备允许的范围内，从而确保了设备安全。
特点
产品具有在线热插拔功能，体积小，通流量大，响应速度快（ns）、保护电平低；
采用接线端子连接方式，标准导轨安装方便。
执行标准
GB/T 18802.21 低压电涌保护器 第21部分：电信和信号网络的电涌保护器（SPD）性能要求和试验方法
技术数据
使用环境
| 温度 |
-40℃～85℃ |
| 相对湿度 |
≤90%（25℃） |
| 海拔高度 |
不超过4000m |
技术指标
| 工作电压 |
24 V |
| 最大持续运行电压 |
33 VDC |
| 额定电流 |
1 A |
| 标称放电电流 8/20μs |
10 kA |
| 总放电电流 8/20μs |
20 kA |
| 冲击放电电流 10/350μs |
1 kA |
| 电压保护水平 （8/20μs） |
线-线 |
≤55 V |
| 线-地 |
≤600 V |
| 电压保护水平 (1kV/μs) |
线-线 |
≤45 V |
| 线-地 |
≤300 V |
| 每线串联电阻 |
1.0 ohms |
| 截止频率 |
7.8M Hz |
| 电容 |
≤1.0 nF |
| 被保护脚 |
两对线（1,2; 3,4） |
| 外壳材料 |
PBT |
| 扭矩：接线端子 |
0.5Nm |
| 颜色 |
冷灰色 |
| 防护等级 |
IP20 |
| 阻燃等级 |
UL94 V-0 |
电路示意图

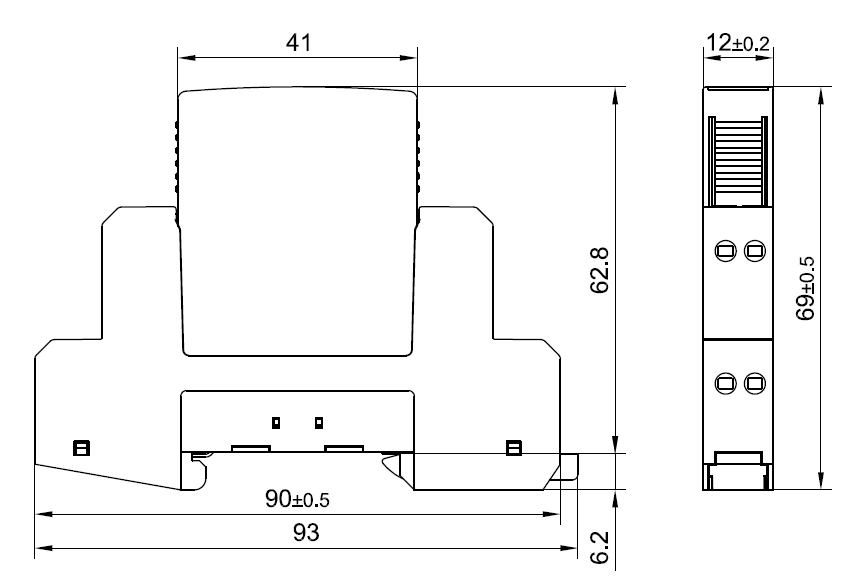

外型结构
外型尺寸：93mm×69mm×12mm（长×宽×高)
