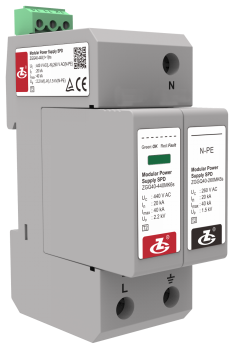

概述
由压敏电阻型电源模块、气体放电管型电源模块和底座组成。
ZGG40-75(1+1)hs用于L(＋)-N(－)、N(－)-PE的第二级保护。适用于低压交流配电系统或直流电源，与设备并联。
ZGG40-275/320/385/440 (1+1)hs分别用于L-N、N-PE的第二级保护。
特点
1 插拔模块具有防反插、防互插功能；
2 通流量大，残压低；
3 具有过热保护；
4 具有失效指示和集中遥信报警干接点；
5 外壳防护等级为IP20，阻燃等级为UL 94 V-0。
执行标准
IEC 61643-11:2011 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
EN 61643-11:2012 低压电涌保护器（SPD）第11部分：低压电力系统的电涌保护器性能要求和试验方法
技术数据
使用环境
| 温度 |
-40 ℃～85 ℃ |
| 相对湿度 |
5 %～95 % |
| 海拔 |
-500 m～﹢5000 m |
技术指标
| 型号 |
ZGG40-75(1+1)hs |
ZGG40-275(1+1)hs |
ZGG40-320(1+1)hs |
ZGG40-385(1+1)hs |
ZGG40-440(1+1)hs |
| SPD根据IEC 61643-11 |
Class Ⅰ and Class Ⅱ |
Class Ⅱ |
Class Ⅱ |
Class Ⅱ |
Class Ⅱ |
| SPD根据EN 61643-11 |
Type 1 and Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| 最大持续运行电压 Uc |
L-N: 75 V AC,100 V DC ;N-PE: 150 V AC |
L-N:275 V AC; N-PE:260 V AC |
L-N:320 V AC; N-PE:260 V AC |
L-N:385 V AC; N-PE:260 V AC |
L-N:440 V AC; N-PE:260 V AC |
| 工作频率 |
- |
50/60 Hz |
50/60 Hz |
50/60 Hz |
50/60 Hz |
| 标称放电电流In(8/20μs) |
L-N:15 kA, N-PE:20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| 最大放电电流Imax(8/20μs) |
40 kA |
| 冲击放电电流Iimp (10/350μs) |
L-N:4 kA |
- |
- |
- |
- |
| 电压保护水平 Up |
L-N:0.65 kV, N-PE:1 kV |
L-N:1.4 kV; N-PE:1.5 kV |
L-N:1.6 kV; N-PE:1.5 kV |
L-N:1.8 kV; N-PE:1.5 kV |
L-N:2.2 kV; N-PE:1.5 kV |
| 额定断开续流值Ifi |
N-PE:100 Arms |
| 最大后备熔断器 |
63 A gL/gG |
80 A gL/gG |
80 A gL/gG |
80 A gL/gG |
80 A gL/gG |
| 接入方式 |
并联 |
| 保护模式 |
L(＋)-N(－), N(－)-PE |
L-N、N-PE |
L-N、N-PE |
L-N、N-PE |
L-N、N-PE |
| 响应时间 tA |
L-N:≤25 ns;N-PE:≤100 ns |
| 接线端子连接铜导线的截面积 |
多芯线：1.5 mm2～25 mm2，单芯线：1.5 mm2～35 mm2 |
| 遥信接口最大接线面积 |
1.5 mm2 |
| 遥信报警触点强度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接线端子/遥信接口 |
2.5 N•m /0.25 N•m |
| 外壳防护等级(IP代码) |
IP 20 |
| 应用系统 |
TN、TT |
TT、TN |
TT、TN |
TT、TN |
TT、TN、IT |
| 安装形式 |
35 mm标准导轨 |
| 阻燃等级 |
UL 94 V-0 |

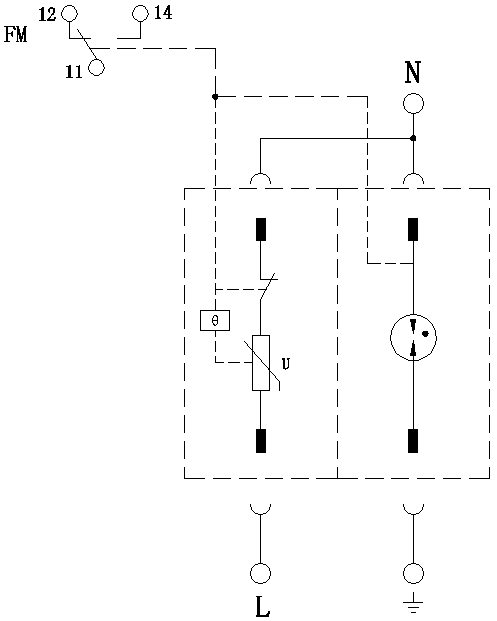

电路原理示意图

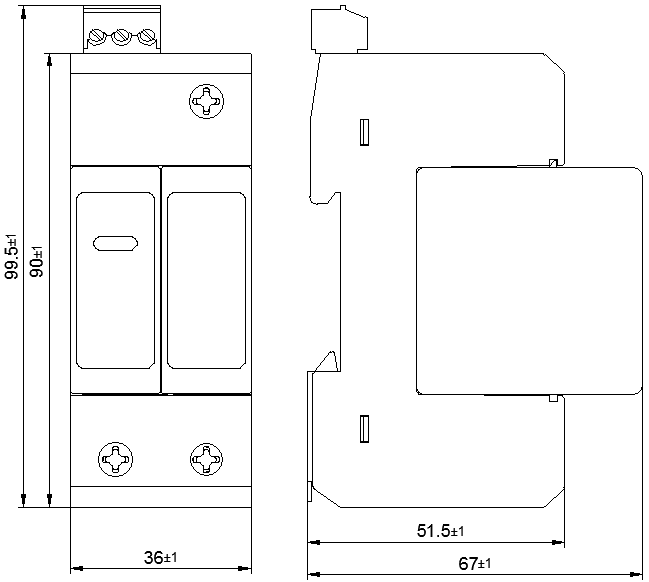

外型结构
